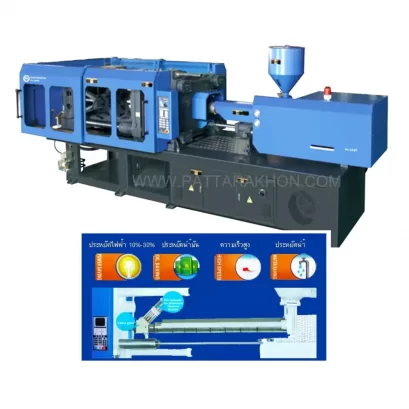

เครื่องฉีดพลาสติก

เครื่องฉีดพลาสติก คืออะไร?

เครื่องฉีดพลาสติก คือเครื่องจักรที่ใช้หลอมเม็ดพลาสติก แล้วฉีดพลาสติกที่อยู่ในสภาพหลอมเหลวเข้าสู่โพรงแม่พิมพ์ด้วยแรงดันที่เหมาะสม เมื่อพลาสติกเย็นตัวและแข็งขึ้น จึงเปิดแม่พิมพ์เพื่อนำชิ้นงานออกมา กระบวนการนี้เรียกว่า การฉีดขึ้นรูปพลาสติก หรือ Plastic Injection Molding

กระบวนการฉีดพลาสติกเหมาะกับการผลิตชิ้นงานที่ต้องการความเหมือนกันทุกชิ้น และสามารถทำงานต่อเนื่องได้ เช่น ฝาครอบ ชิ้นส่วนเครื่องใช้ไฟฟ้า กล่องพลาสติก ฝาขวด อุปกรณ์ยานยนต์ และชิ้นส่วนพลาสติกที่มีรูปทรงซับซ้อน

หลักการทำงานของเครื่องฉีดพลาสติก

แม้เครื่องฉีดพลาสติกแต่ละรุ่นจะมีโครงสร้างและระบบขับเคลื่อนแตกต่างกัน แต่หลักการทำงานโดยทั่วไปจะประกอบด้วยการเตรียมเม็ดพลาสติก การหลอม การฉีด การรักษาแรงดัน การหล่อเย็น และการถอดชิ้นงานออกจากแม่พิมพ์

1. การเตรียมเม็ดพลาสติก: นำเม็ดพลาสติกเข้าสู่ Hopper และอบไล่ความชื้นตามชนิดของวัสดุ โดยเฉพาะพลาสติกที่ดูดความชื้นได้ง่าย
2. การหลอมพลาสติก: เม็ดพลาสติกจะถูกลำเลียงเข้าสู่กระบอกฉีดหรือ Barrel จากนั้น Heater จะเพิ่มอุณหภูมิให้พลาสติกอ่อนตัวและหลอมเป็นเนื้อเดียวกัน
3. การฉีดพลาสติก: สกรูจะเคลื่อนที่ไปด้านหน้าเพื่อผลักพลาสติกหลอมเหลวผ่านหัวฉีด เข้าสู่โพรงแม่พิมพ์
4. การรักษาแรงดัน: เครื่องจะคงแรงดันไว้ระยะหนึ่ง เพื่อชดเชยการหดตัวของพลาสติก และช่วยให้ชิ้นงานมีขนาดใกล้เคียงกับแบบ
5. การหล่อเย็น: น้ำหล่อเย็นหรือระบบควบคุมอุณหภูมิจะช่วยให้พลาสติกแข็งตัวภายในแม่พิมพ์
6. การเปิดแม่พิมพ์และถอดชิ้นงาน: เมื่อชิ้นงานแข็งตัวเพียงพอ แม่พิมพ์จะเปิดออก และระบบ Ejector จะดันชิ้นงานออกจากแม่พิมพ์

เครื่องฉีดพลาสติกมีกี่ประเภท?

หากแบ่งตามระบบขับเคลื่อน เครื่องฉีดพลาสติกที่ใช้ในอุตสาหกรรมโดยทั่วไปมี 3 ประเภทหลัก ได้แก่ ระบบไฮดรอลิก ระบบไฟฟ้า และระบบไฮบริด โดยความแตกต่างสำคัญอยู่ที่วิธีการส่งกำลัง การควบคุมการเคลื่อนที่ การใช้พลังงาน และลักษณะงานที่เหมาะสม

1. เครื่องฉีดพลาสติกระบบไฮดรอลิก

เครื่องฉีดพลาสติกระบบไฮดรอลิกใช้มอเตอร์และปั๊มไฮดรอลิก เพื่อสร้างแรงดันสำหรับการฉีด การเปิด-ปิดแม่พิมพ์ และการควบคุมส่วนต่าง ๆ ของเครื่อง ระบบนี้มีความแข็งแรงและสามารถรองรับงานที่ต้องใช้แรงปิดแม่พิมพ์สูง

• เหมาะกับงานผลิตทั่วไปและชิ้นงานขนาดกลางถึงขนาดใหญ่
• รองรับแรงดันและแรงปิดแม่พิมพ์สูง
• มีรุ่นและขนาดให้เลือกหลากหลาย
• ต้องดูแลน้ำมันไฮดรอลิก ปั๊ม และระบบซีลอย่างสม่ำเสมอ

2. เครื่องฉีดพลาสติกระบบไฟฟ้า

เครื่องฉีดพลาสติกระบบไฟฟ้า หรือ All-Electric Injection Molding Machine ใช้ Servo Motor และชุดส่งกำลังไฟฟ้าในการควบคุมการฉีด การหมุนสกรู การเปิด-ปิดแม่พิมพ์ และการเคลื่อนที่ส่วนต่าง ๆ ของเครื่อง จึงสามารถควบคุมตำแหน่ง ความเร็ว และแรงดันได้อย่างละเอียด

• ควบคุมการฉีดได้แม่นยำและทำซ้ำได้ดี
• ใช้พลังงานอย่างมีประสิทธิภาพในหลายลักษณะการผลิต
• ไม่มีน้ำมันไฮดรอลิก จึงเหมาะกับงานที่ต้องการความสะอาด
• เหมาะกับชิ้นงานที่ต้องการความแม่นยำสูงหรือรอบการผลิตรวดเร็ว
• ราคาซื้อเริ่มต้นและค่าซ่อมชิ้นส่วนเฉพาะทางอาจสูงกว่าบางระบบ

3. เครื่องฉีดพลาสติกระบบไฮบริด

เครื่องฉีดพลาสติกระบบไฮบริดผสมผสานระบบไฟฟ้าและระบบไฮดรอลิกเข้าด้วยกัน โดยอาจใช้ Servo Motor ในส่วนที่ต้องการความแม่นยำ และใช้ระบบไฮดรอลิกในส่วนที่ต้องการแรงดันหรือแรงปิดแม่พิมพ์สูง จึงเป็นทางเลือกที่ช่วยสมดุลระหว่างประสิทธิภาพกับต้นทุน

• รวมจุดเด่นของระบบไฟฟ้าและระบบไฮดรอลิก
• ควบคุมกระบวนการได้แม่นยำกว่าระบบไฮดรอลิกแบบเดิมในหลายงาน
• รองรับการผลิตชิ้นงานได้หลากหลาย
• เหมาะกับโรงงานที่ต้องการเพิ่มประสิทธิภาพโดยไม่เปลี่ยนเป็นระบบไฟฟ้าเต็มรูปแบบ

ส่วนประกอบสำคัญของเครื่องจักรฉีดพลาสติก

• ชุดฉีดพลาสติก: ประกอบด้วย Hopper, Barrel, Heater, Screw และ Nozzle ทำหน้าที่ลำเลียง หลอม และฉีดพลาสติกเข้าสู่แม่พิมพ์
• ชุดปิด-เปิดแม่พิมพ์: ทำหน้าที่จับยึดแม่พิมพ์ให้ปิดสนิทระหว่างฉีด และเปิดแม่พิมพ์เมื่อชิ้นงานแข็งตัวแล้ว
• ระบบควบคุม: ใช้ควบคุมอุณหภูมิ ความเร็ว แรงดัน ตำแหน่ง และเวลาในแต่ละขั้นตอน
• ระบบหล่อเย็น: ควบคุมอุณหภูมิของแม่พิมพ์และช่วยลดเวลาในการผลิตแต่ละรอบ
• ระบบถอดชิ้นงาน: ใช้ Ejector Pin หรือกลไกอื่นในการนำชิ้นงานออกจากแม่พิมพ์

เครื่องฉีดพลาสติกเหมาะกับงานประเภทใด?

เครื่องฉีดพลาสติกเหมาะสำหรับงานที่ต้องผลิตชิ้นงานจำนวนมาก และต้องการให้ชิ้นงานแต่ละชิ้นมีรูปร่างและขนาดสม่ำเสมอ ตัวอย่างการใช้งาน ได้แก่

• ชิ้นส่วนพลาสติกสำหรับรถยนต์และรถจักรยานยนต์
• กล่อง ฝาครอบ และชิ้นส่วนอุปกรณ์ไฟฟ้า
• ชิ้นส่วนอิเล็กทรอนิกส์และอุปกรณ์สื่อสาร
• บรรจุภัณฑ์ ฝาขวด และภาชนะพลาสติก
• อุปกรณ์ทางการแพทย์ที่ผลิตภายใต้ข้อกำหนดด้านความสะอาด
• ของเล่นและสินค้าอุปโภคบริโภค
• ชิ้นส่วนวิศวกรรมที่ต้องการความแข็งแรงและความแม่นยำ

วิธีเลือกเครื่องฉีดพลาสติกให้เหมาะกับการใช้งาน

การเลือกเครื่องฉีดพลาสติกไม่ควรพิจารณาจากราคาเพียงอย่างเดียว แต่ควรพิจารณาข้อมูลของชิ้นงาน แม่พิมพ์ วัตถุดิบ และกำลังการผลิตควบคู่กัน

1. พิจารณาขนาดและน้ำหนักของชิ้นงาน: ชิ้นงานที่มีขนาดใหญ่หรือมีพื้นที่ฉายมากอาจต้องใช้เครื่องที่มีแรงปิดแม่พิมพ์สูง
2. ตรวจสอบชนิดของพลาสติก: พลาสติกแต่ละชนิดมีอุณหภูมิหลอมเหลว ความหนืด และการหดตัวแตกต่างกัน
3. พิจารณาขนาดแม่พิมพ์: ตรวจสอบระยะห่างระหว่างเสา ขนาดแผ่นยึดแม่พิมพ์ ความสูงแม่พิมพ์ และระยะเปิดแม่พิมพ์
4. เลือกแรงปิดแม่พิมพ์ให้เหมาะสม: หากแรงปิดไม่เพียงพอ อาจเกิดปัญหาแม่พิมพ์แยกหรือมีครีบพลาสติกบริเวณแนวประกบ
5. พิจารณาความเร็วและจำนวนการผลิต: งานผลิตจำนวนมากควรเลือกเครื่องที่มีรอบการทำงานเหมาะสม และสามารถทำงานต่อเนื่องได้
6. พิจารณาความแม่นยำและคุณภาพ: งานชิ้นส่วนละเอียดอาจเหมาะกับระบบไฟฟ้าหรือไฮบริด โดยเฉพาะเมื่อจำเป็นต้องควบคุมตำแหน่งและแรงดันอย่างละเอียด
7. ประเมินบริการหลังการขาย: ควรตรวจสอบการติดตั้ง อะไหล่ การอบรม และระยะเวลาให้บริการซ่อมบำรุง

ข้อดีของการใช้เครื่องฉีดพลาสติก

• ผลิตชิ้นงานจำนวนมากได้อย่างต่อเนื่อง
• ชิ้นงานมีขนาดและรูปร่างสม่ำเสมอ
• รองรับชิ้นงานที่มีรูปทรงซับซ้อน
• สามารถใช้แม่พิมพ์หลายช่องเพื่อเพิ่มกำลังการผลิต
• ลดขั้นตอนการประกอบในกรณีที่ออกแบบชิ้นงานให้รวมหลายฟังก์ชันไว้ด้วยกัน
• ควบคุมคุณภาพด้วยค่าพารามิเตอร์ เช่น อุณหภูมิ แรงดัน ความเร็ว และเวลา
